Kartographie
Im Jahre 1928 wurde die erste „Befliegung“ Münsters realisiert. Es handelte sich damals um Schrägaufnahmen, die aus dem Fenster eines Flugzeugs gemacht wurden. Diese Bilder bildeten die Grundlage für das historische Fliegerschaubild, das in der Aufmachung dem Alerdinckplan nachempfunden ist.
Die ersten Senkrechtaufnahmen wurden bei der Befliegung im Jahre 1930 gemacht. Seit 1930 hat es 18 Befliegungen der Stadt Münster gegeben. Die Bilder aller Befliegungen können beim Vermessungs- und Katasteramt eingesehen und auch erworben werden. Die Bilder der Jahrgänge 2001, 2005, 2008, 2011, 2017 und 2020 stehen auch in der Anwendung Stadtplan zur Verfügung.
Technische Hintergründe
Bei den Jahrgängen 1930 bis 1945 handelt es sich um zentralperspektivische, nicht entzerrte Luftbilder.
Ab 1954 wurden entzerrte, maßstäbliche und um Schrift und Kartenrahmen ergänzte Luftbildkarten im Blattschnitt der DGK 5 erstellt.
Mit dem Jahrgang 1977 konnte (zunächst nur bei einzelnen Bildern) durch den Einsatz der Differentialentzerrung eine noch höhere Lagegenauigkeit erzielt werden. Dieses Verfahren wurde in den Folgejahren auf immer mehr Bilder angewandt, und seit 1986 sind für das gesamte Stadtgebiet diese Orthofotokarten vorhanden.
Die Luftbild- bzw. Orthofotokarten der Jahrgänge 1954 bis 1996 wurden entzerrt, georeferenziert und zu einem blattschnittfreien Orthofotomosaik zusammengefügt.
Seit 2001 liegen dann farbige und hochauflösende Orthofotomosaiken ohne kartographische Ergänzungen vor.
Mehr zu diesem Thema auch auf Wikipedia.
Beim Vermessungs- und Katasteramt liegen Luftbilder und Orthofotos folgender Jahrgänge vor:
Jahrgang | Farbtiefe | Bodenauflösung | Typ |
---|---|---|---|
1930/31 | s/w - 8 bit | Luftbilder | |
1935 | s/w - 8 bit | Luftbilder | |
1943 | s/w - 8 bit | Luftbilder | |
1945* | s/w - 8 bit | Luftbilder | |
1954 | s/w - 8 bit | ~ 20 cm | Luftbildkarten |
1961 | s/w - 8 bit | ~ 20 cm | Luftbildkarten |
1963 | s/w - 8 bit | ~ 20 cm | Luftbildkarten |
1968 | s/w - 8 bit | ~ 20 cm | Luftbildkarten |
1973 | s/w - 8 bit | ~ 20 cm | Luftbildkarten |
1977 | s/w - 8 bit | ~ 40 cm | Luftbildkarten |
1980, 1981, 1982 | s/w - 8 bit | ~ 40 cm | Luftbildkarten |
1986, 1987, 1988 | s/w - 8 bit | ~ 40 cm | Orthofotokarten |
1992, 1993 | s/w - 8 bit | ~ 40 cm | Orthofotokarten |
1995, 1996 | s/w - 8 bit | ~ 40 cm | Orthofotokarten |
Juni 2001 | farbig - 24 bit | 10 cm | Orthofotomosaik |
März 2005 | farbig - 24 bit | 10 cm | Orthofotomosaik |
Juni 2005 | farbig - 24 bit | ~ 30 cm | Orthofotomosaik |
April 2008 | farbig - 24 bit | 10 cm | Orthofotomosaik |
März 2011 | farbig - 24 bit | 10 cm | Orthofotomosaik |
Juli 2014** | farbig - 24 bit | 10 cm | Orthofotomosaik |
März 2017** | farbig - 24 bit | 10 cm | Orthofotomosaik |
Mai 2020** | farbig - 24 bit | 10 cm | Orthofotomosaik |
Beziehen können Sie die Luftbilder im Kundenzentrum im Stadthaus 3.
Telefon 02 51/4 92-62 16 oder -62 17.
- * Die Rechte an den Luftbildern aus dem Jahre 1945 liegen in Großbritannien. Die Bilder können im Kundenzentrum im Stadthaus 3 eingesehen, aber nicht erworben werden. Weitere Infomationen finden Sie hier: http://ncap.org.uk/
- ** Die Rechte an den Luftbildern aus den Jahren 2014, 2017, 2020 liegen bei der Bezirksrgierung Köln. Die Luftbilder stehen auf dem Geoportal.NRW zur Verfügung: https://www.geoportal.nrw/
- Luftbildkarten im Internet
- Preisliste für topographische Karten und städtische Karten (PDF, 74.8 KB)
- Mehr zum Thema Luftbilder bei Wikipedia
Bestellung von Katasterauszügen und Karten:

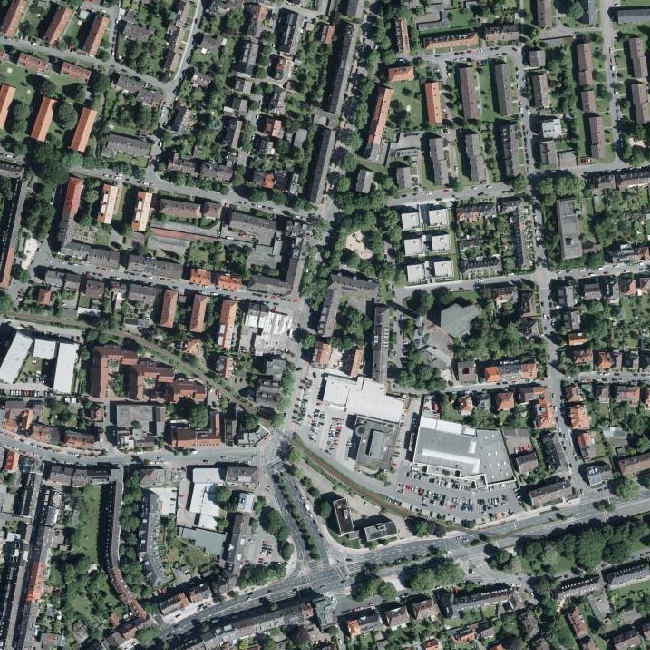

Ausschnitte aus Luftbildkarten von 1930 bis 2014
Zu sehen ist in den Luftbildern der Bereich Warendorfer Straße / Schifffahrter Damm.
Zum Vergrößern klicken Sie bitte auf die Bilder.
